溶剂性膨胀型钢结构防火涂料涂装工程通常会出现流挂、涂膜开裂、针孔、雨斑等质量通病。这些质量通病不仅严重影响外观形象，而且还会影响防火涂料的耐火性能。下面就如何防治溶剂性膨胀型钢结构防火涂料涂装通病浅谈几点。

1.流挂

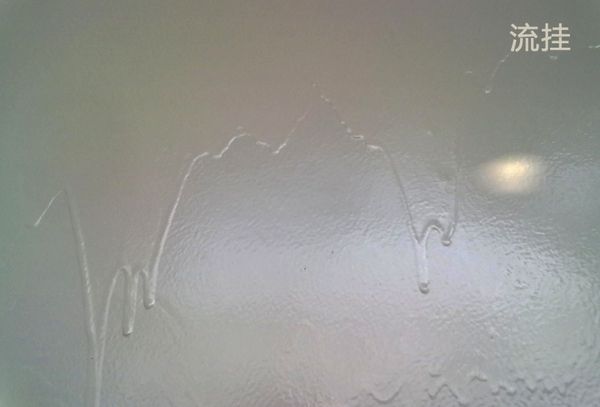

溶剂性膨胀型钢结构膨胀防火涂料涂膜流挂的主要原因有两个，一是属于施工方面的原因，及涂膜一次涂装得太厚，或者涂料在涂装时稀释剂加入得太多；二是涂料的内在质量缺陷造成涂膜流挂。属于**个原因的，在涂装时应按要求涂装，每道涂层不能太厚，涂料涂装前，如果需要加入稀释剂，不能加得太多以至于涂料的黏度太低。

溶剂性膨胀型钢结构防火涂料具有非常好的流平性，一次涂装所得到的湿涂膜较厚时容易造成流挂。为了防止涂料流挂，可在涂料生产时予以考虑。例如，使用适当的防流挂助剂

2.涂膜开裂

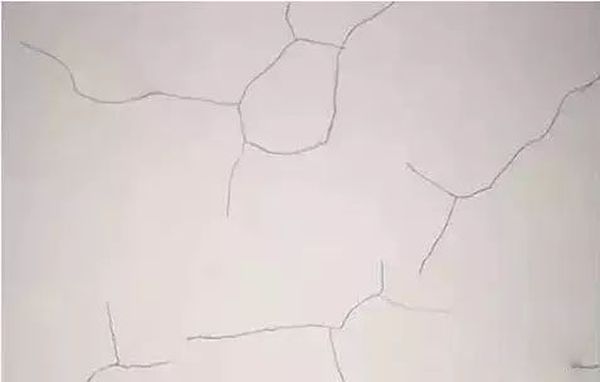

溶剂性膨胀型钢结构膨胀防火涂料涂膜开裂是指涂膜装成膜后，在短期内或在户外实际使用后涂膜出现裂缝的现象。根据涂膜的开裂程度和裂纹的形状，涂膜表面出现的裂纹有细裂、隙裂、微裂、龟裂、鳄鱼皮裂纹和发状裂纹等。钢结构防火涂料开裂大多数发生在涂膜表面，以龟裂纹*为常见。这类涂膜病态发生的原因主要有底、面涂料配套不适应；面漆中颜料体积浓度（PVC）偏高；底涂涂料未干透就进行施工和面涂料涂装得太厚等。解决这些问题是根据其成因，分别采取相应措施予以消除。

3.，针孔

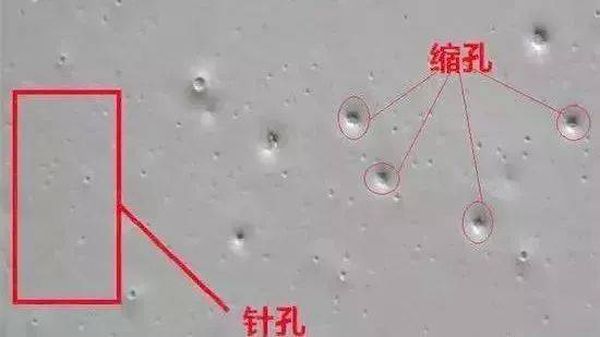

溶剂性膨胀型钢结构膨胀防火涂料针孔是涂膜干燥后，在表面出现针状小孔，严重时小孔可能像粗糙皮革的毛孔。其原因一是涂料涂装得太厚，二是溶剂挥发得太快，三是涂料的黏度较高。当涂料涂装得太厚或是溶剂挥发得太快时，在涂膜表面涂料的黏度已经很高时，尚有较多的溶剂留在涂膜内部，由于其快速挥发而形成散逸通道，溶剂顶破涂膜后涂膜已经失去流动性，无法流平以填平小孔，就在涂膜表面形成了针孔。涂料的黏度太高，在涂膜中的溶剂挥发或空气逸出时涂料已经不能够流平，同样在涂膜中留下针孔。

因而，合理地选择溶剂，使溶剂具有适当地挥发速度，可以防止针孔的出现；在涂料中加入适量的流平剂、消泡剂也有利于消除针孔；适当地控制施工黏度，即当涂料黏度太高时施工前加入适量的稀释剂都有助于消除针孔。

4.雨斑

户外的涂膜在实际使用过程中，受到雨淋或雨露的侵渍使涂膜表而产生斑点，这种斑点称为雨斑。主要原因是涂膜的耐水性差，通过采取涂料中加入耐水性因子（例如在涂料中添加硅烷类防水助剂、提高涂膜的耐水性能等）提高涂膜的耐水性以消除这类涂膜病态。
