——网络收集整理

　　1、规范了涂料分类

　　（1）按火灾防护对象分为：普通钢结构防火涂料、特种钢结构防火涂料

　　（2）按使用场所分为：室内钢结构防火涂料、室外钢结构防火涂料

　　（3）按分散介质分为：水基性钢结构防火涂料、溶剂性钢结构防火涂料

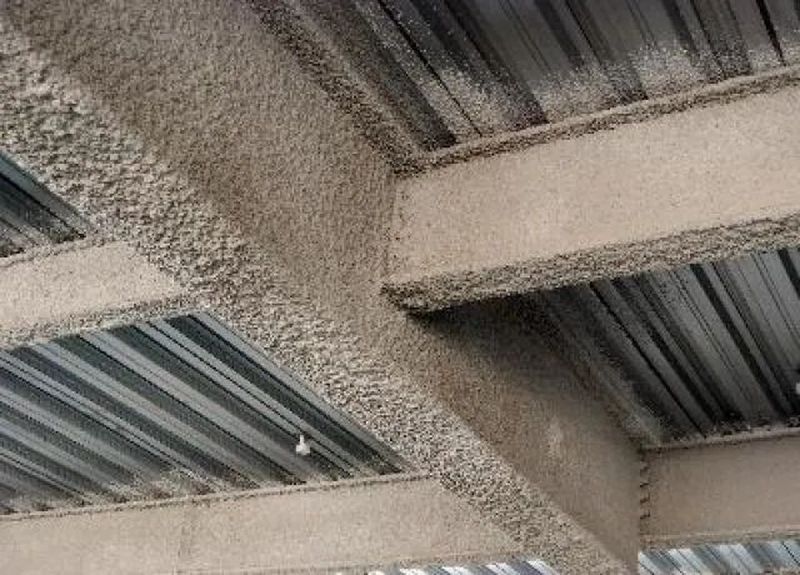

　　（4）按防火机理分为：膨胀型钢结构防火涂料、非膨胀型钢结构防火涂料

　　2、细化了耐火等级区分：0.5h、1.0h、1.5h、2.0h、2.5h、3.0h，无3.0h以上的规定

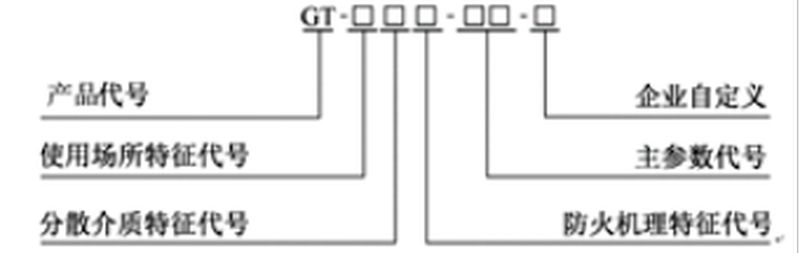

　　3、重新规范了涂料型号编写，使含意更加实用

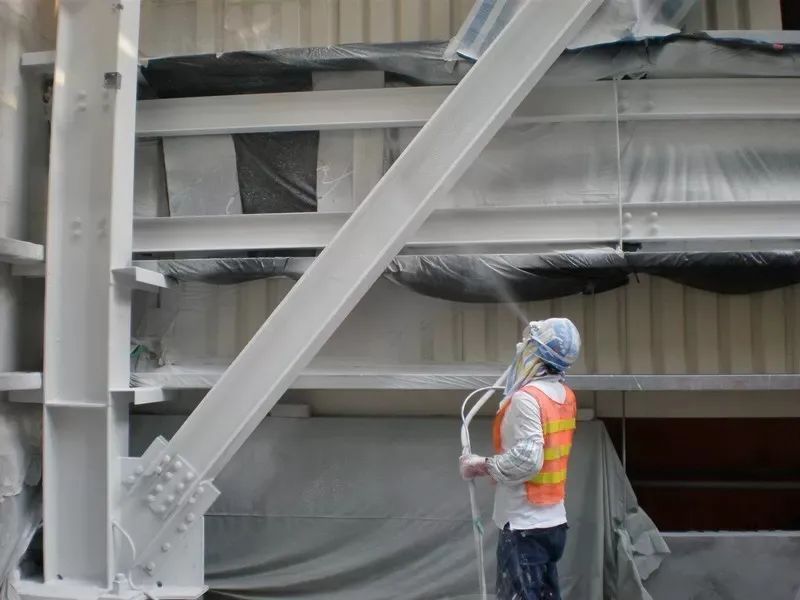

　　4、支付宝了涂层厚度有要求：膨胀型钢结构防火涂料的涂层厚度不应小于1.5mm，非膨胀型钢结构防火涂料的涂层厚度不应小于15mm。

　　5、优化了涂料技术指标：

　　（1）加了隔热效率偏差要求

　　（2）增加了pH值要求

　　（3）增加了耐紫外线辐照性要求

　　（4）增加了钢结构防火涂料隔热效率试验

　　（5）删除了附加耐火性能

　　（6）删除了钢结构防火涂料腐蚀性的评定

　　（7）修改了耐水性、耐冷热循环性、耐曝热性、耐湿热性、耐冻融循环性、耐酸性、耐碱性、耐盐雾腐蚀性、耐火性能要求和试验方法

　　（8）修改了钢结构防火涂料耐火试验加载量计算

　　（9）修改了检验规则

　　6、不再规定涂料的要求，并标明耐火性能测试结果适用于同类型且截面系数更小的基材。

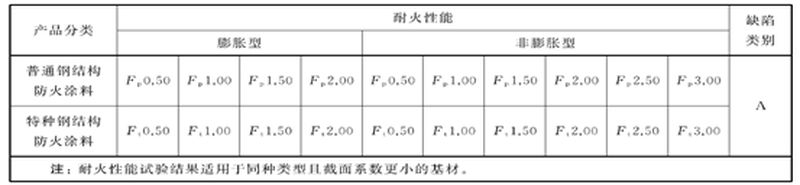

　　涂料的应用构件的耐火等级要求：

　　膨胀型涂料应用构件的耐火等级要求为0.5h-2.0h

　　非膨胀型涂料应用构件的耐火等级要求为0.5h-3.0h

　　7、调整了理化试件涂层厚度：小尺寸试件：P类（1.50±0.20）mm、F类（15±2）mm；大尺寸试件：P类（2.0±0.20）mm、F类（25±2）mm

　　8、调整了耐火测试试件尺寸：采用GB/T11263-2017规定的HN400×200热轧H型钢（截面系数为161m1）和GB/T706-2016规定的36b热轧工字钢（截面系数为126m1）作为试验基材，产品测试时两种构件都需要进行耐火测试，即1个耐火时间需做两个钢梁进行测试。

　　9、耐火测试时在试件中设置试件热电偶（均用于测量试件的平均温度）

　　10、提高了耐火极限判定准标准：钢结构防火涂料的耐火极限以试件失去承载能力或达到规定的平均温度的时间来确定。在整个耐火试验时间内，试件的平均温度不应超过538℃。

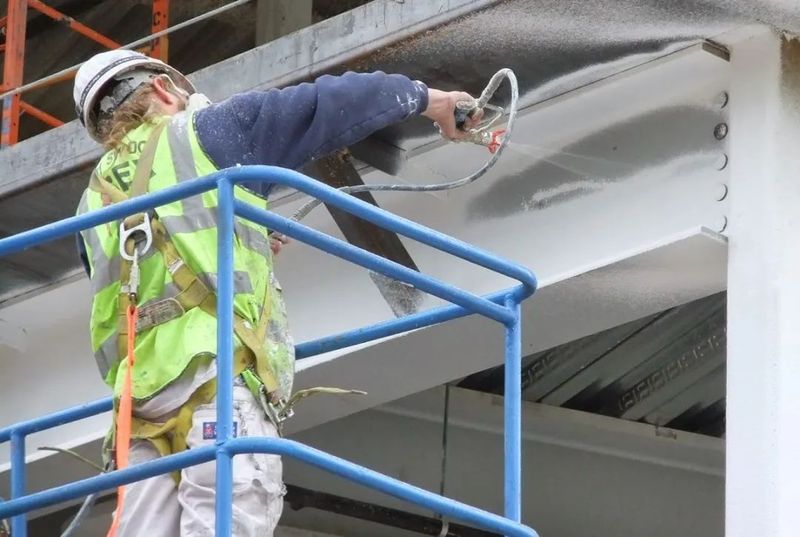

　　斯凯肯（中国）集团股份有限公司生产的“华意”、“斯凯肯”牌钢结构防火涂料。其产品性能质量优良，通过国家应急管理部指定的检测部门的检测和消防产品合格评定中心的认证；工程性价比高，相同耐火极限情况下，所耗用的钢结构防火涂料产品数量更少，综合费用更低；服务更**、更贴切，斯凯肯（中国）集团股份有限公司拥有20多年防火涂料生产和施工经验的**技术服务团队，选用“华意”、“斯凯肯”牌钢结构防火涂料不仅能提供防火涂料产品的相关**服务，而且还能提供防火涂料涂装工程的贴切服务和指导。
