该涂料是经应急管理部消防产品合格评定中心核准生产的防火涂料，采用硅酸盐水泥、膨胀蛭石、膨胀珍珠岩、云母等无机类轻质材料为主体复合而成，其防火性能达到国家标准。

产品特性：

1、防火性能优良，粘结强度高。

2、耐久性、耐候性优良。

3、本涂料为水性双组份，施工方便，适合喷涂和抹涂等施工工艺。

应用领域：

本产品适用于储罐区防火堤、各类防火墙、石油化工、钻井平台、矿山、核工业等室内外混凝土结构的防火保护。

使用说明：

1、基材清理：

①防火堤砼表面若出现错台（模板缝处）且高差在10mm以上时应用1：2砂浆进行过渡处理，保证涂层的平整性。

②砼表面若有蜂窝麻面现象应用1：2砂浆抹平，在处理过程中做到密实，避免涂层施工后出现空鼓现象。

③对砼表面的油污、脏物应采取化学清除或机械清理的方法进行处理，保证砼表面干净、无油污；对砼表面的灰尘应用高压水枪进行清洗处理，增强其粘结力。

2、底层喷涂：

①待砼表面清理干净后且无水渍且保持湿润状态时开始喷涂底层。

②底层涂料配比（重量比）为防火涂料：专用粘结剂：水=100:20:100。

③本涂料宜采用压送式喷涂设备进行施工,喷涂气压宜为0.4～0.6MPa。

④底层喷涂应薄，厚度≤3mm，以砼表面出现凹凸不平粗糙状态为准。底层喷涂遍数为1遍。

3、后续喷涂：

①后续喷涂涂料配比（重量比）为防火涂料：专用粘结剂:水=100:6:100。

②底层喷涂12～24小时后进行后续喷涂，每道厚度宜在5mm左右。施工时根据施工人员的习惯，用喷涂机从防火堤的腰部向顶部（从下而上）进行喷涂，或从上而下进行喷涂均可。

③为了保证涂层不受热胀冷缩现象影响，每隔30m留一条宽度为10mm的施工缝，或根据防火堤砼表面已有的施工缝留均可。

④喷涂过程中枪嘴与喷涂面距离宜在500mm左右。为了避免施工中涂料溅落现象，施工过程中应随时调整喷射距离、喷射角度、气压大小等，以减少材料浪费。

⑤喷涂过程中应用钢针自检厚度，以保证涂层达到设计厚度。

注意事项：

1、施工环境温度在5-38度之间，相对湿度≤85%；

2、搅拌时料浆太干，可适当增大用水量，稠度以适宜施工为准；搅拌时间宜在3～5min，搅拌均匀为准。

3、涂料包装袋一经打开应立即使用，受潮结块的涂料不得使用。

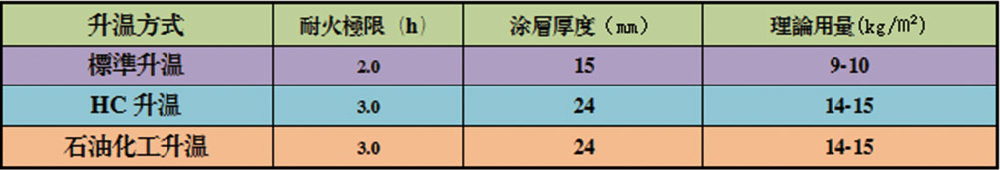

耐火极限、涂层厚度及理论用量参照表：
